Cotovelo de dobra dupla de ferro dúctil com flange dupla











Parâmetro	Especificação
Nome do produto	Curva de pé de pato com flange dupla DI
Faixa de tamanho	DN100 - DN600
Material	Ferro Dúctil 500-7
Classe de Pressão	PN10/16/25
Padrão de flange	ISO 7005-2
Tipo de revestimento	Epóxi, Betume
Ângulo de curvatura	90 graus
Padrões	ISO 2531, EN 545





Distribuição de carga: O projeto de base distribui as cargas axiais verticais e horizontais em uma área mais ampla, reduzindo a tensão de carga pontual nas estruturas de suporte.

Aplicação de riser vertical: Geometria otimizada para elevações verticais de descarga de bombas, proporcionando mudança direcional e suporte estrutural em um único componente.

Sistema de proteção contra corrosão: revestimento interno e externo de epóxi com fusão-(mínimo de 250 mícrons) ou revestimento de betume conforme ISO 8179, com opções compatíveis com água potável.

Durabilidade do material: A construção em ferro dúctil oferece resistência superior ao impacto e resistência mecânica em comparação com alternativas de ferro fundido.

Perfuração personalizável: padrões de perfuração de flange disponíveis para atender a EN 1092, ANSI B16.1, BS 4504 ou outros padrões-especificados pelo cliente.





Coletores de descarga da estação de bombeamento onde ocorre a transição vertical para horizontal

Pipeline risers verticais em travessias de rios ou mudanças de elevação

Sistemas de tubulação de plantas industriais que exigem mudanças direcionais ancoradas

Linhas de sucção e descarga da bomba de água para incêndio

Estruturas de entrada e saída de instalações de tratamento de água

Torres de entrada e descarga de água de resfriamento





A curva do pé de pato serve tanto como um acessório direcional quanto como uma âncora de tubo, transmitindo forças de impulso da tubulação para a fundação de suporte, eliminando assim dispositivos separados de restrição de impulso nesses locais.





Preparar superfícies de flange
Limpe as áreas da junta
Posicione a conexão corretamente
Alinhe os furos dos parafusos corretamente
Insira juntas adequadas
Aperte os parafusos uniformemente
Verifique a segurança da conexão
Teste a operação do sistema





Projeto e fabricação: EN 545 / EN 598 / ISO 2531 para acessórios de ferro dúctil

Dimensões do flange: EN 1092-2 / ANSI B16.1 / BS 4504 / ISO 7005-2

Revestimento externo: ISO 8179 / EN 14901

Revestimento interno: Argamassa de cimento conforme ISO 4179 ou epóxi conforme EN 14901

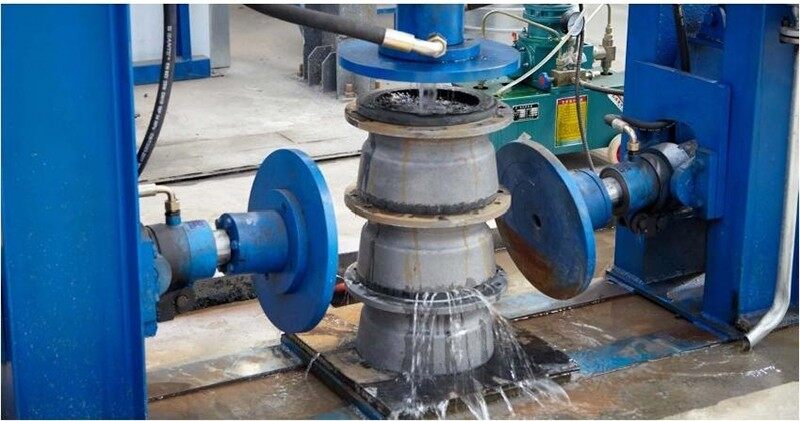

Teste: Anexo EN 12266 / ISO 2531





Proteja as faces do flange
Use materiais de almofada
Pacote com tiras de aço
Coloque em paletes de madeira
Cobrir material impermeável
Marque as informações claramente
Inclui manuais de instalação
Adicione certificados de qualidade





Fornece garantia de 24 meses
Oferecer consultoria técnica
Fornecer componentes sobressalentes
Dê orientação de instalação
Responda rapidamente
Resolva problemas com eficiência
Aceite o feedback do cliente





Este cotovelo dobrado de pé de pato com flange dupla de ferro dúctil garante um desempenho confiável. Garante a eficiência do sistema. O produto atende aos padrões internacionais. Os profissionais confiam nesta adaptação especializada.





Instale hoje nosso cotovelo dobrado de pé de pato com flange dupla de ferro dúctil. Melhore o desempenho do seu sistema de drenagem. Contate-nos imediatamente para pedidos.
