Soluções resistentes à corrosão
Nossas válvulas gaveta com vedação-suave de haste de cobre oferecem excepcional resistência à corrosão. Eles apresentam hastes de cobre de alta-qualidade. Essas válvulas duram mais que outras. Eles resistem à ferrugem de forma eficaz. Escolha nossas soluções de válvulas duráveis.
Destaques do produto
A haste de cobre proporciona desempenho superior. Resiste à corrosão naturalmente. O material resiste a condições adversas. Ele mantém sempre um bom funcionamento. Isto garante uma longa vida útil.
A tecnologia de vedação suave é excelente. Materiais elásticos criam um fechamento perfeito. Eles evitam vazamentos completamente. A válvula funciona suavemente. Garante vedação-à prova de bolhas.
O corpo em ferro dúctil oferece resistência. Ele lida facilmente com alta pressão. A haste de cobre adiciona durabilidade. As vedações premium garantem confiabilidade. Todos os materiais funcionam juntos perfeitamente.
Implementamos fabricação avançada. A usinagem de precisão cria peças perfeitas. A montagem automatizada garante consistência. Cada válvula passa por vários testes. Verificamos todos os aspectos de desempenho.
Principais aplicações
| Item | Especificação |
| Tipo de válvula | Válvula de gaveta com vedação- macia de haste de cobre |
| Projeto da haste | Haste de cobre-não ascendente |
| Tamanho nominal | DN50 – DN600 |
| Classificação de pressão | PN10/PN16/PN25 |
| Tipo de conexão | Extremidades flangeadas |
| Frente a frente | EN 558-1 Série 14 |
| Padrão de flange | EN 1092-2/ANSI B16.1/B16.5 |
Tabela de parâmetros do produto
Estrutura em haste de cobre: Apresenta excelente resistência à corrosão em água corrosiva.
Design de vedação suave: a sede da válvula de borracha EPDM garante vedação no nível-de bolha, alcançando vazamento zero.

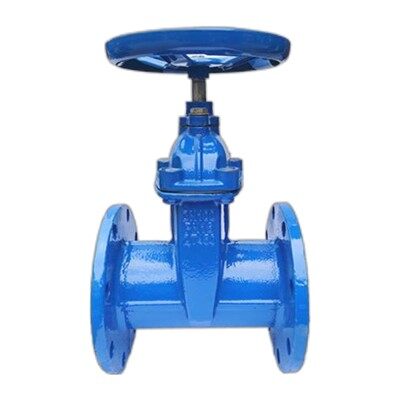

Estrutura de haste oculta: economiza espaço de instalação vertical e é adequada para salas de máquinas com espaço limitado.
Vedação bidirecional: Pode controlar efetivamente o fluxo do meio em qualquer direção.
Conveniência operacional: As roscas usinadas com precisão reduzem significativamente o torque de abertura e fechamento.
Corpo da válvula esferoidal em ferro fundido: o material GGG50 pode suportar alta pressão e estresse mecânico.
Revestimento epóxi: O revestimento epóxi fundido interno e externo fornece proteção contra corrosão.
Compatibilidade-com vários padrões: compatível com sistemas de flange EN, ANSI e JIS.
Processo de Fabricação
Começamos com a seleção de materiais. A liga de cobre verificada chega primeiro. Forno elétrico derrete ferro. A fundição de precisão cria corpos. Segue-se a usinagem CNC. A montagem automatizada vem a seguir. Testes abrangentes são concluídos.
Controle de qualidade
Verificamos minuciosamente os certificados de materiais. Verificamos a composição do cobre. Testamos propriedades mecânicas. Realizamos testes de pressão. Validamos o desempenho da vedação. A inspeção final confirma a qualidade.
Etapas de instalação
Prepare o pipeline adequadamente. Verifique a direção da válvula. Limpe as superfícies de conexão. Posicione a válvula corretamente. Aperte os parafusos uniformemente. Teste a operação completamente. Verifique o movimento suave.
Vantagens do produto
Estrutura em haste de cobre: Apresenta excelente resistência à corrosão em água corrosiva.
Design de vedação suave: a sede da válvula de borracha EPDM garante vedação no nível-de bolha, alcançando vazamento zero.
Estrutura de haste oculta: economiza espaço de instalação vertical e é adequada para salas de máquinas com espaço limitado.
Vedação bidirecional: Pode controlar efetivamente o fluxo do meio em qualquer direção.
Conveniência operacional: As roscas usinadas com precisão reduzem significativamente o torque de abertura e fechamento.
Corpo da válvula esferoidal em ferro fundido: o material GGG50 pode suportar alta pressão e estresse mecânico.
Revestimento epóxi: O revestimento epóxi fundido interno e externo fornece proteção contra corrosão.
Compatibilidade-com vários padrões: compatível com sistemas de flange EN, ANSI e JIS.
Cenários típicos de aplicação
Rede municipal de abastecimento de água e tubulações principais de distribuição
Estações de tratamento de águas residuais e estações de bombeamento
Sistemas de proteção contra incêndio e redes de hidrantes
Circulação de água industrial e sistemas de refrigeração
Sistemas de irrigação e gestão de água agrícola
Instalações de construção e pontos de junção HVAC
Compatibilidade com meios: adequado para água limpa, esgoto, líquidos neutros e gases de baixa-pressão. Faixa de temperatura de trabalho: -10 graus a 80 graus. Não recomendado para vapor ou pastas abrasivas.
Padrões de Execução
EN 1074-1 / EN 1074-2 (Válvulas para abastecimento de água)
EN 558-1 (Dimensões estruturais)
EN 1092-2 (Dimensões do flange)
ISO 5208 (teste de pressão)
AWWA C515 (Válvulas de gaveta para sistemas hidráulicos)
Nota: Os materiais e padrões podem ser personalizados de acordo com os requisitos do projeto.
Nossas vantagens
Como um-conhecido fabricante de tubos de ferro dúctil na China, a Jincheng Tianyi Casting Co., Ltd. está profundamente envolvida na indústria de tubos de ferro dúctil há treze anos. Ela conseguiu uma transformação de uma operação de pequena{4}}escala para operações mecanizadas semi{5}}automáticas, de pequenos armazéns para armazéns configuráveis ao ar livre-de grande escala. O investimento total e o valor operacional do projeto ultrapassam 600 milhões de yuans. A empresa cobre uma área de 300 acres. A empresa possui mais de 800 funcionários, incluindo 20 gerentes profissionais e 36 gerentes de controle de qualidade.
Anexos e configurações opcionais
Volante/tampa da válvula: Operação manual padrão; a roda de corrente é opcional para uso subterrâneo.
Indicador de posição: Marca visível de abertura/fechamento para rápida confirmação de status.
Haste de válvula estendida: Adequado para enterramento profundo ou instalação subterrânea.
Configuração de desvio: o desvio de-balanceamento de pressão está disponível para válvulas de-diâmetro grande acima de DN300.
Interface do atuador: flange superior ISO 5210, compatível com atuadores elétricos ou pneumáticos.
Chave fim de curso: Para feedback remoto de posição em sistemas de automação.
Dispositivo de travamento: Gancho de travamento para proteção segura e anti{0}}roubo.
